连续退火酸洗生产线电气传动控制系统
热轧钢带卷是在高温下进行轧制和卷取的,轧制过程中炽热的金属表面与空气中的氧结合形成一层又脆又硬的氧化物,紧附在钢材表面。在进行冷轧加工之前,必须去除氧化物,这一工序通常由酸洗机组来完成;酸洗是冷轧带钢生产工艺中非常重要的工序,其目的是清除带钢表面的氧化铁、调节卷重、剪去裂边,为轧机提供合格的坯料,以保证冷轧机能顺利地生产出合格的带钢产品。不锈钢酸洗主要采用混合酸酸洗,用于酸洗热轧卷与冷轧卷。
¥10万
产品介绍
热轧钢带卷是在高温下进行轧制和卷取的,轧制过程中炽热的金属表面与空气中的氧结合形成一层又脆又硬的氧化物,紧附在钢材表面。在进行冷轧加工之前,必须去除氧化物,这一工序通常由酸洗机组来完成;酸洗是冷轧带钢生产工艺中非常重要的工序,其目的是清除带钢表面的氧化铁、调节卷重、剪去裂边,为轧机提供合格的坯料,以保证冷轧机能顺利地生产出合格的带钢产品。不锈钢酸洗主要采用混合酸酸洗,用于酸洗热轧卷与冷轧卷。
钢带连续光亮退火机组用以将冷轧后的普碳钢、优钢、不锈钢软化热处理,进而消除带钢的加工硬化,改善不锈钢带钢的机械性能,消除残余内应力,稳定组织,以获得符合用户要求的优质不锈钢带材。

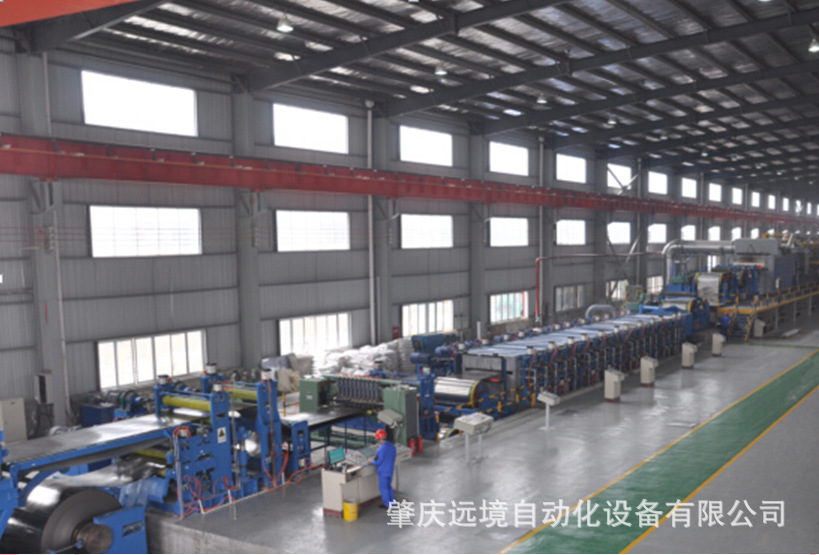

机组主要由开卷机、入口段、入口活套、退火段、酸洗段、出口活套、平整段、出口段、收卷机组成。同时根据需要可配置酸雾处理系统、废水处理系统、酸再生系统及氮氧化物处理系统

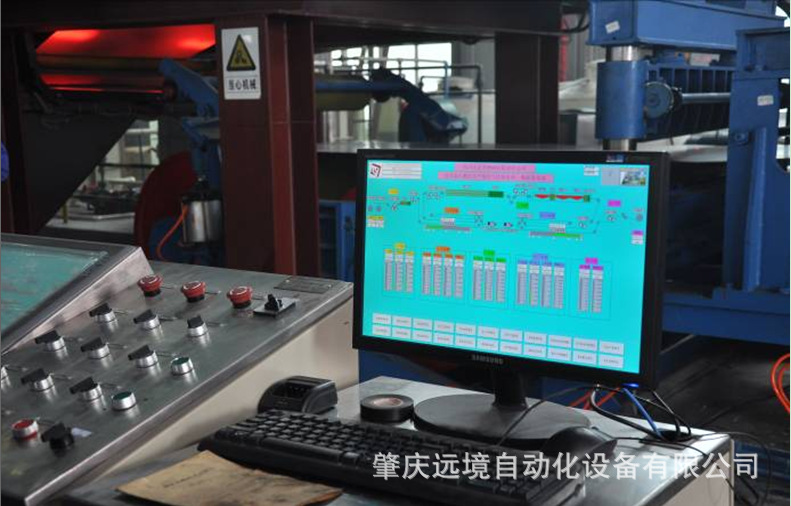

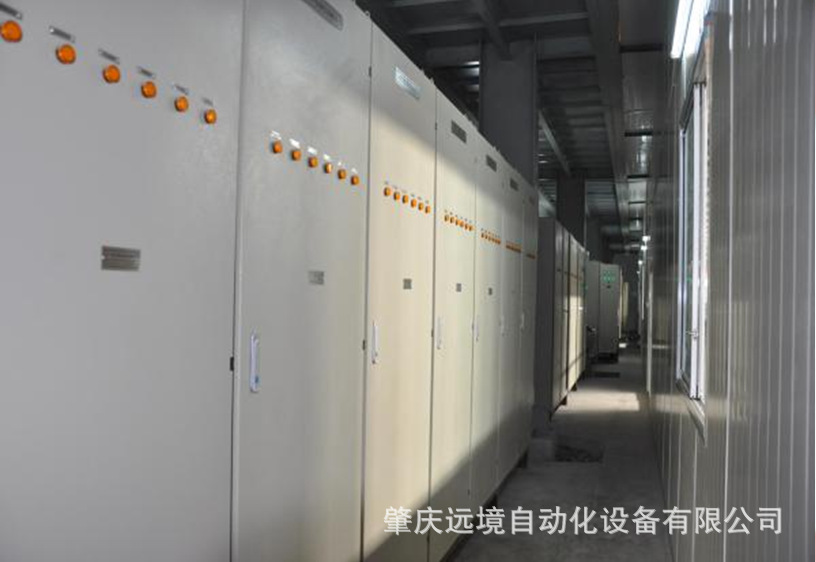

全线主要工艺传动设备为全数字交流变频控制/全数字直流调控制。卷取机采用专用卷取软件实现恒张力控制。基础自动化部分为PLC+HMI,PLC采用Siemens S7-300系列,通讯方式为Profibus-DP,HMI采用Siemens TP27 0触摸屏,仪表有无纸记录仪、多路巡检仪等,可配置上位机组态软件系统实现在线实时监控。
机组主要参数:
材质:冷轧碳素结构钢、优质碳素结构钢及低合金钢卷
厚度:2.0-4.0mm
带宽:500-1450㎜
卷取张力:100-50000N
卷取张力精度:±3%;速度控制精度:0.1%
机组速度: 0-100m/min。
