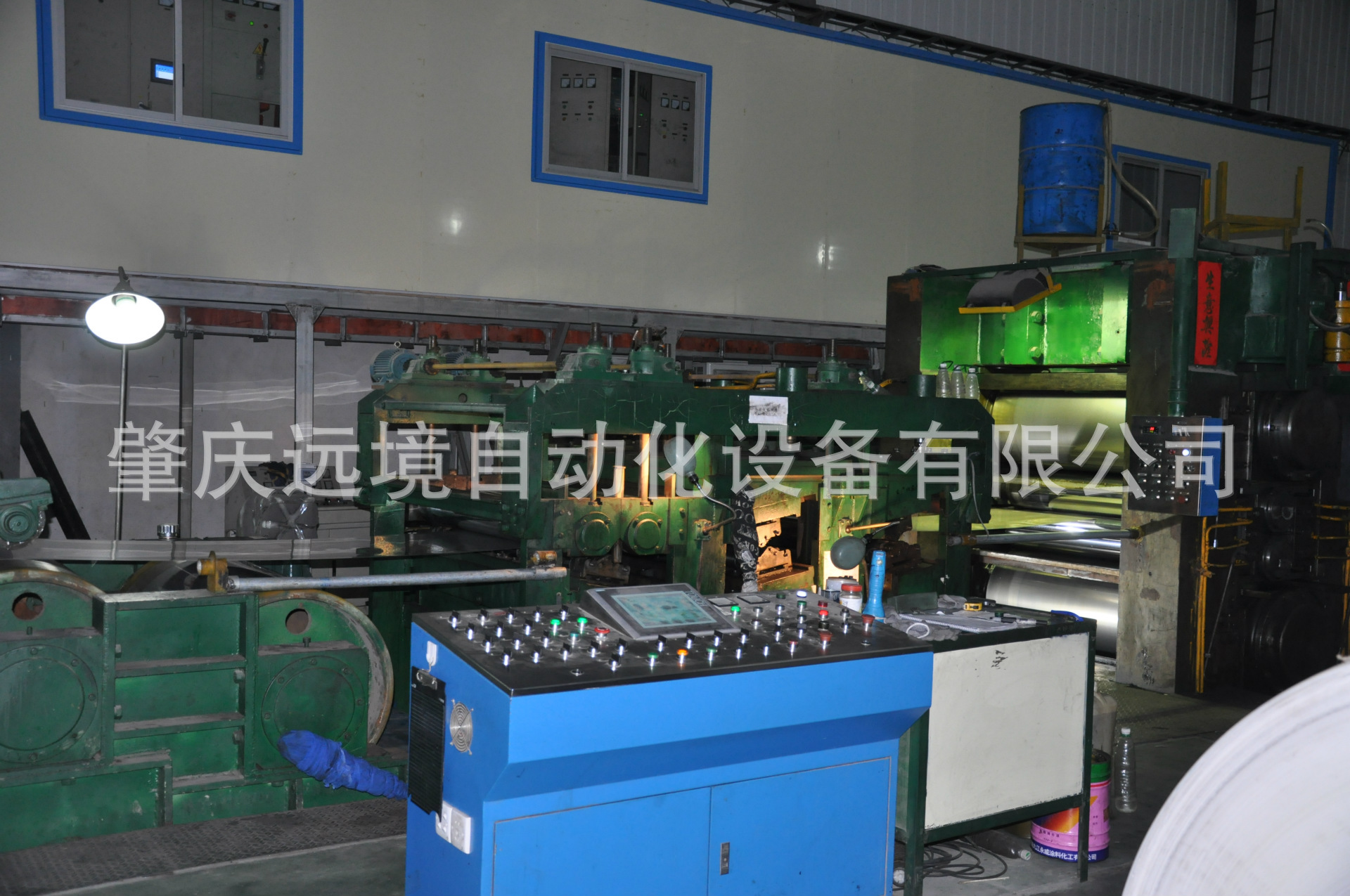

拉矫机组电气传动控制系统

拉矫机组用于消除金属带材的不良板形,例如:双边波浪、单边波浪、中间波浪、翘曲主瓢曲和潜在板形不良等,从而,大大改善了带钢的平直度;改善带材表面质量、硬度、消除屈服平台。适用材料:退火状态普碳钢、优钢、不锈钢、铜、铝等。设备组成:放卷机、换向机、液压剪、缝焊机、入口S辊组、拉弯矫直机、出口S辊组、液压剪、换向辊、浮动收卷机、液压系统、直流控制系统、EPC自动纠偏系统等。

10万 分享

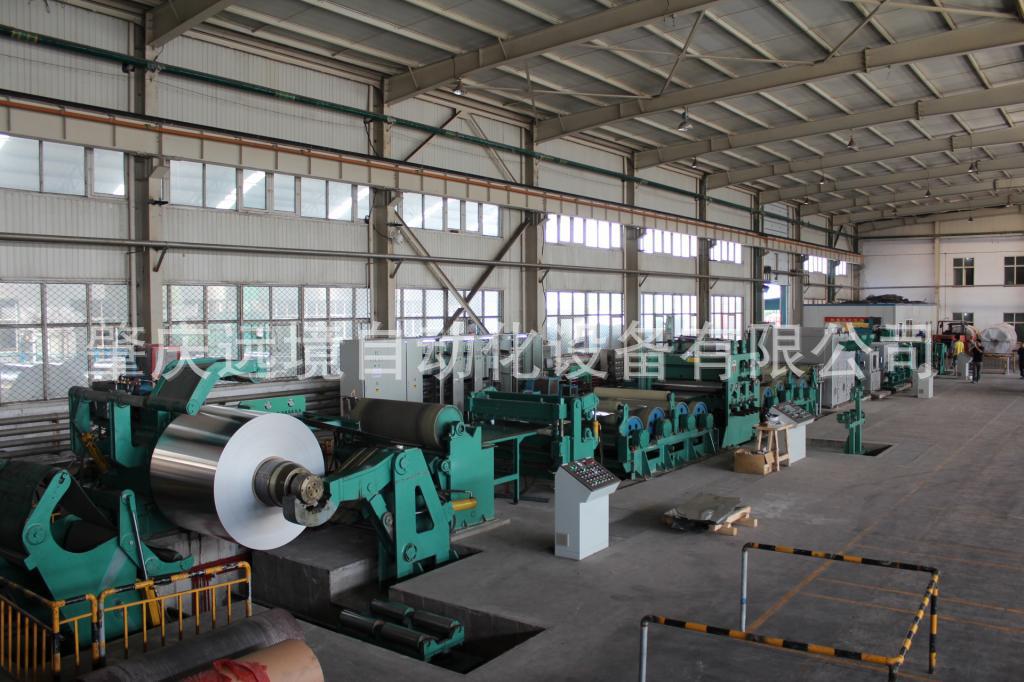

拉矫机1  undefined



精整拉矫机组结合了平整机和拉矫机的功能,平整机用于对冷轧带钢进行后处理的设备,通过平整加工能提高冷轧带钢平整度,改善冷轧带钢诸如深冲性能等机械性能。拉矫机用于消除金属带材的不良板形,改善带材表面质量、硬度、消除屈服平台。



精整拉矫机组电控系统由PLC+触摸屏+直流调速器组成,系统以PLC为核心,主操作台和开卷及收卷操作台为子站,通过Profibus-dp网络把各子站与各直流调速器连成一体,电气系统接线简单,稳定可靠,故障率低,维护方便。



精整机压下装置有电动压下或液压压下,由操作人员设定压力,PLC系统可实现恒压力控制。

拉矫工艺段采用恒延伸率控制,触摸屏输入延伸率和张力参数后,PLC自动调整各S辊电机的速度和住转矩。开卷、收卷可计算线速度和卷径,实行恒张力控制。



系统功能:

1、具有恒延伸率控制

2、具有恒轧制压力控制

3、自动穿带、自动卸卷、自动加减速和停车等功能

4、全数字传动控制系统,PLC控制



系统特点:

1、机组自动化水平高

2、根据需要可配置上卷自动对中系统、平整恒压控制系统、辊缝控制系统、张力控制系统

3、机组生产工艺中有干平整和湿平整两种工艺

4、为了提高产品的质量,机组可配置CPC(或EPC)系统,弯辊系统,设备中增加了防皱辊和防跳辊。



拉矫机组电气传动控制系统
拉矫机组用于消除金属带材的不良板形,例如:双边波浪、单边波浪、中间波浪、翘曲主瓢曲和潜在板形不良等,从而,大大改善了带钢的平直度;改善带材表面质量、硬度、消除屈服平台。适用材料:退火状态普碳钢、优钢、不锈钢、铜、铝等。设备组成:放卷机、换向机、液压剪、缝焊机、入口S辊组、拉弯矫直机、出口S辊组、液压剪、换向辊、浮动收卷机、液压系统、直流控制系统、EPC自动纠偏系统等。
